離子交換樹脂在使用過程中需要再生相信大家都了解，但是為什么需要再生呢？以及再生操作需要注意哪些問題呢？今天就和大家一起了解陽離子交換樹脂再生方法。
陽離子交換樹脂再生原理是什么？
陽離子交換樹脂運行主要是吸附離子，所以使用一段時間后會接近飽和樹脂。這個時候如果不再生的話，那么樹脂就不能再吸附，也就“沒用”了。這個時候會進行再生操作。將化學藥劑將陽離子交換樹脂吸附的離子和雜質洗脫除去。
離子交換法的工作原理
鈉離子交換軟化處理的原理是將原水通過鈉型陽陽離子交換樹脂，使水中的硬度成分Ca2+、Mg2+與樹脂中的Na+相交換，從而吸附水中的Ca2+、Mg2+，使水得到軟化。如以RNa代表鈉型樹脂，其交換過程如下：
2RNa+Ca2+=R2Ca+2Na+2RNa+Mg2+=R2Mg+2Na+
即水通過鈉離子交換器后，水中的Ca+、Mg+被置換成Na+。
當鈉離子交換樹脂失效之后，為恢復其交換能力，就要進行再生處理。再生劑為價廉貨廣的食鹽溶液。
樹脂再生操作步驟：
R2Ca+2NaCl=2RNa+CaCl2R2Mg+2NaCl=2RNa+MgCl2為了使您易于理解接受，以下的說法是盡量通俗的說法，與標準工具書的說法可能不盡一致（但不會出現技術性錯誤）。

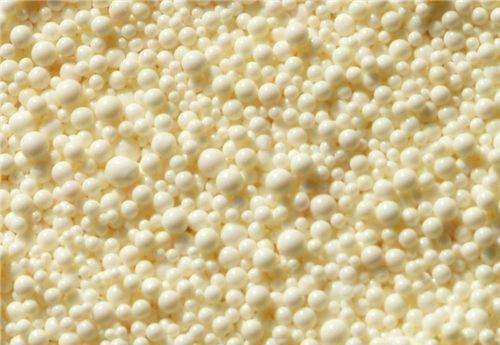

陽離子交換樹脂是一種聚合物，帶有相應的功能基團。一般情況下，常規的鈉離子交換樹脂帶有大量的鈉離子。
當水中的鈣鎂離子含量高時，陽離子交換樹脂可以釋放出鈉離子，功能基團與鈣鎂離子結合，這樣水中的鈣鎂離子含量降低，水的硬度下降。硬水就變為軟水，這是軟化水設備的工作過程。
當樹脂上的大量功能基團與鈣鎂離子結合后，樹脂的軟化能力下降，可以用氫化納溶液流過樹脂，此時溶液中的鈉離子含量高，功能基團會釋放出鈣鎂離子而與鈉離子結合，這樣樹脂就恢復了交換能力，這個過程叫作“再生”。
陽離子交換樹脂的再生方式
陽離子交換樹脂的再生方式陽離子交換樹脂的再生方式離子交換劑失效后通過再生來恢復離子交換能力，常用再生方式有順流再生與逆流再生。
(一)順流再生
陽離子交換樹脂,軟化樹脂,樹脂順流再生時原水與再生液流過交換劑層的方向相同。因此在再生液流過交換劑層時首先接觸到的是交換劑層上部完全失效的已包含上部交換劑層被置換出來的離子，影響交換劑層下部的再主度(再生度指離子交換劑層中已再生離子量與全部交換容量的比值)，造成處理水質降低、再生劑耗量增加。順流再生離子交換設備簡單，工作可靠，但受原水水質組分影響大，再生效果換容量不能得到充分利用。而再生后，下部再生度最低，為了提高出水質量和工作交換容量，必須增加再生劑的耗量。
(二)逆流再生
原水從交換器上部進人與再生液的方向相反，逆流再生(也稱對流再生)過程
1.逆流再生的優點
與順流再生比較，采用逆流再生提高了再生劑利用率，降低再生劑耗量30%-50%提高出水質量;降低清洗水耗量30%~50%降低再生廢液排放量與排放濃度，排放再生廢液中酸、堿濃度小于1%。采用逆流再生原水含鹽量500mg/L時，仍能保持出水質量;由丁辱部交換劑再生徹底，增口交換劑工作層，同時原水先接觸上部未徹底再生交換劑，減少了反離子效應，提高了交換劑工作交換容量。
2.逆流再生設備結構特點
在運行中，如采用強酸陽樹脂、強堿陰樹脂，當由H型樹脂轉為Na型，由。H型樹脂轉為Cl型時，體積收縮，交換劑層孔隙率逐漸減少，實際樹脂失效時體積縮小80一l00mm。逆流再生時，再生液從底部進人，需要保持交換劑層穩定，壓實狀態，因此需要增加壓實層與頂壓措施。壓實層的作用能截留懸浮雜質，使頂壓的空氣或水通過壓實層能均勻分布于整個床層，保持床層在逆流再生時床層不上升或流動。頂壓措施有氣頂壓(在底部進再生液，同時在上部進凈化壓縮空氣)、水頂壓(在底部進再生液，同時在上部小流量進水)及無頂壓(再生液在底部低速進人)三種方式。壓實層高度一般在中間排液管上面150~200mm。采用壓實層可以防止交換劑層上升或流動并截留進水中雜質。壓實層材料曾經采用過白球等，當前都采用與其相同的陽離子交換樹脂。無頂壓(再生液低速進人)操作簡單已廣泛應用，采用無頂壓逆流再生壓實層可適當提高，目前一般采用200mm。
3.逆流再生的應用
在強一弱型樹脂聯合應用系統中，強型樹脂的再生可采用順Ilk再生或逆流再生，弱型樹脂一般采用順流再生，因弱型樹脂極易再生，再生水平對弱型樹脂工作交換容量的影響不大。
陽離子交換樹脂再生劑：
1.再生劑的純度
再生用的藥品質量對陽離子交換樹脂的再生效果有很大的影響，陰陽離子交換樹脂再生采用高純堿有利于對陰樹脂的再生。根據離子交換平衡原理，對工業堿與高純堿質量的理論分析得出，采用高純堿再生時，其陰床出水Cl一含量僅為工業堿再生時的1/46。實踐證明，采用高純堿再生時，樹脂的再生度提高了約77%，樹脂的工作交換容量提高了約13%，同時設備的周期制水量提高了約16 %。表3-24為弱堿陰樹脂工作交換容量與進水質、堿液質量的關系。
2.再生劑量
離子交換是可逆的，離子交換劑失效后理論上再生1 mol離子量需要再生劑的摩爾量稱為再生比耗(或稱再生水平)，以100%純度再生劑表示。也可用實際再生劑的消耗量與理論需要量的比值來表示，如強堿陰樹脂需要100%純度NaOH的再生比耗為1.5，即實際再生lmol離子量需要的NaOH量1.5×40是60g(1molNaOH是40g)，也可以說強堿陰樹脂需要100%純度NaOH的再生比耗(再生水平)為60g/mol。再生比耗與進水水質、樹脂質量、再生方式等因數有關。陽離子交換樹脂首次再生，其再生劑量應是設計再生劑量的1.5~2倍，逆流再生設備在大反洗后的再生劑量要增加10%-50%。
3.再生液溫度
一般均在常溫下再生。陰樹脂再生時，所用再生液的溫度和再生時間，對再生程度的影響要比陽樹脂大。當原水中Si02 ＜A＜10%，加熱堿液不經濟Si02 ＜A比值升高時，加熱堿液除硅效果明顯提高。陰陽離子交換樹脂提高再生液的溫度可以改善對硅酸的再生效果和縮短再生時間，但溫度太高易使樹脂的交換基團分解，影響其交換容量的使用壽命。實踐證明，再生和清洗的最佳溫度對于工型強堿性陰樹脂為35~50℃ II型為(35士3)℃在動態陰離子交換過程中，HSiO-3在樹脂層中的分布情況與其他陰離子有些不同。HSiO-3雖然主要是被下層的陰樹脂吸附著，但就是在最上層的樹脂中也有少量吸附。同理，再生時，樹脂層中硅酸氫根被置換出來的速度也就比較緩慢。堿液不加熱要增加再生劑的耗量。
5.再生液的濃度和流速
再生液流速涉及再生液和樹脂的接觸時間，直接影響再生效果。在離子交換器中，再生液的流速一般控制在4 ~8m/h。如果再生液和樹脂的接觸時間不夠，可調整再生液的濃度和流速，必要時修改設備直徑。強型陽離子交換樹脂的再生濃度一般采用2%-5%，弱型陽離子交換樹脂容易再生，對再生效率影響不大，再生濃度一般采用0.5%一5%。強堿性陰陽離子交換樹脂的再生流速=2~4，再生時間與運行時進水中的Si02%有關。
6.置換
陽離子交換樹脂,軟化樹脂,樹脂再生后，再生系統管道與樹脂層內殘存一定量的再生劑，需用水(或去離子水)進行清洗，這個過程也稱為置換清洗水量是系統、設備自用水量的一部分。置換過程中的需水量。
藍膜專注于環保水處理產品與服務的創新與整合，經營產品包括水處理設備、過濾器、濾膜、水處理樹脂及行業解決方案等。具有完整的環保水處理系統集成和全面的技術服務綜合能力，并提供7*24小時的優質服務。
本文由藍膜(www.6xlm.com)原創首發，轉載請以鏈接形式標明本文地址或注明文章出處!
