反滲透膜在選型時，大多數用戶都會看中其脫鹽率。那么為什么反滲透膜能夠脫鹽，并且脫鹽率較比其他濾膜效果會更好呢？今天就和大家介紹一下反滲透膜脫鹽的原理及工藝。
反滲透是20世紀60年代發展起來的一項新的薄膜分離技術，是依靠反滲透膜在壓力下使溶液中的溶劑與溶質進行分離的過程。
反滲透膜脫鹽的原理是什么？
要了解反滲透法除鹽原理，先要了解“滲透”的概念。滲透是一種物理現象，當兩種含有不同濃度鹽類的水，用一張半滲透性的薄膜分開時就會發現，含鹽量少的一邊的水分會透過膜滲到含鹽量高的水中，而所含的鹽分并不滲透，這樣，逐漸把兩邊的含鹽濃度融合到均等為止。然而，要完成這一過程需要很長時間，這一過程也稱為自然滲透。但如果在含鹽量高的水側，施加一個壓力，其結果也可以使上述滲透停止，這時的壓力稱為滲透壓力。如果壓力再加大，可以使水向相反方向滲透，而鹽分剩下。因此，反滲透除鹽原理，就是在有鹽分的水中（如原水），施以比自然滲透壓力更大的壓力，使滲透向相反方向進行，把原水中的水分子壓到膜的另一邊，變成潔凈的水，從而達到除去水中鹽分的目的，這就是反滲透除鹽原理。

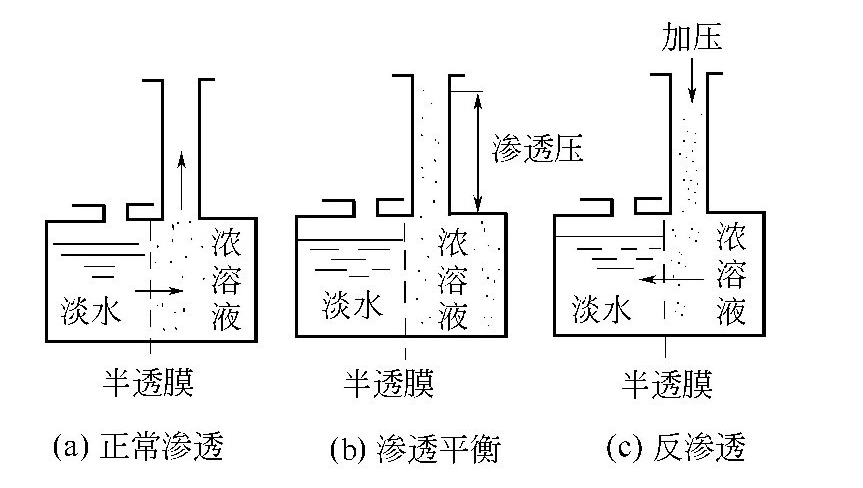

反滲透除鹽原理示意圖
目前，反滲透膜如以其膜材料化學組成來分，主要有纖維素膜和非纖維素膜兩大類。如按膜材料的物理結構來分，大致可分為非對稱膜和復合膜等。
在纖維素類膜中最廣泛使用的是醋酸纖維素膜（簡稱CA膜）。該膜總厚度約為100μm，其表皮層的厚度約為0.25μm，表皮層中布滿微孔，孔徑約0.5～1.0nm，故可以濾除極細的粒子，而多孔支撐層中的孔徑很大，約有幾百納米，故該種不對稱結構的膜又稱為非對稱膜。在反滲透操作中，醋酸纖維素膜只有表皮層與高壓原水接觸才能達到預期的除鹽效果，決不能倒置。
非纖維素類膜以芳香聚酰胺膜為主要品種，其他還有聚哌嗪酰胺膜、聚苯并咪唑膜、聚砜酰胺膜、聚四氟乙烯接枝膜、聚乙烯亞胺膜等。近年來發展起來的聚酰胺復合膜，是由一層聚酯無紡織物作支持層，由于聚酯無紡織物非常不規則并且太疏松，不適合作為鹽屏障層的底層，因而將微孔工程塑料聚砜澆鑄在無紡織物表面上。聚砜層表面的孔控制在大約15nm。屏障層采用高交聯度的芳香聚酰胺，厚度大約在200nm。高交聯度的芳香聚酰胺由苯三酰氯和苯二胺聚合而成。由于這種膜是由三層不同材料復合而成的，故稱為復合膜。
本文由藍膜(www.6xlm.com)原創首發，轉載請以鏈接形式標明本文地址或注明文章出處!
